検査項目

• バックシートの位置決め、カメラ交換センサ
• 吸収体コア：全体、ずれ、折りたたみ
• 表面層：汚れ、異物の検査精度≥0.5mm
• 内部表層：全体、ずれ、折り畳み
• インサートパッド：全体、ずれ、角の折りたたみ
• 使い捨てテープ：欠落、位置ズレ
• ウェットインジケーター：欠落、位置ズレ
• パウチパック： 封入時の製品折り畳み、空のパック
• 超音波シール：溶着箇所の有無、位置ズレ
• ウエストゴム：汚れ、黒スプライシングテープ、アライメント検出

パンツタイプおむつの検査

バックシート位置決め機能

1. 従来センサ交換しバックシート位置決め機能装着
2. 1500PPMの生産速度で稼働率向上
3. ビジョンの位置決め精度±5mm

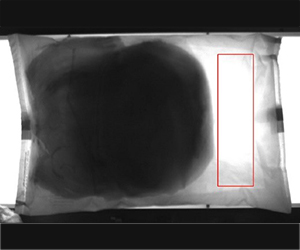

個別包装されたパンツタイプ紙おむつの検査

1. シール領域が確保されているか確認する
2. 製品が正しく封入、包装されたか確認する

欠陥のある内部画像の例

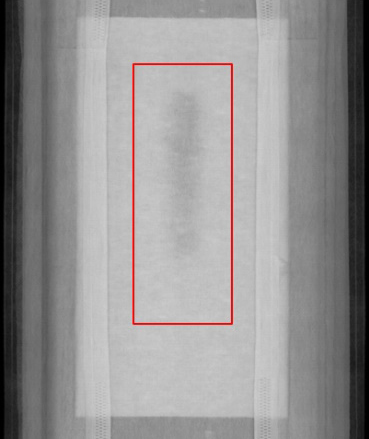

• パットが薄すぎる

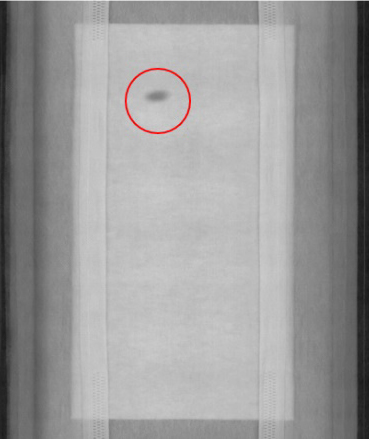

• 穴がある

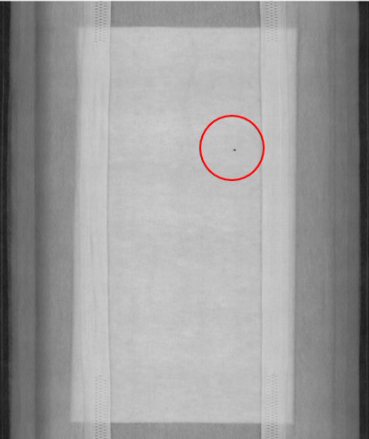

• シミがある

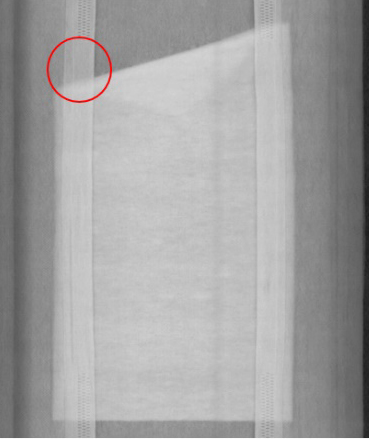

• 折り目が不十分

インサートパッドの不良画像の例

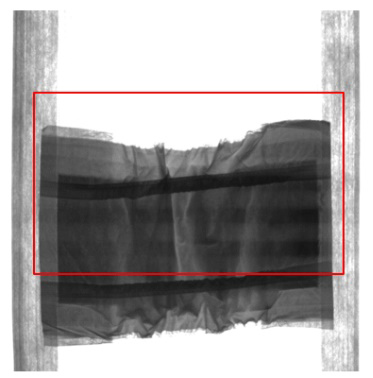

• イインサートパッドの位置ずれ

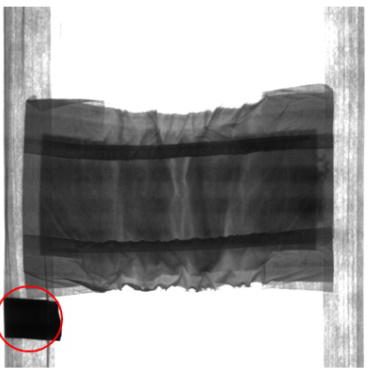

• 黒い粘着テープ

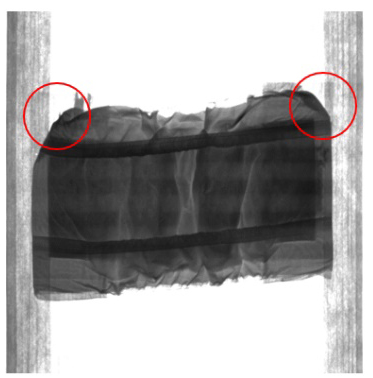

• インサートパッドの粘着不十分

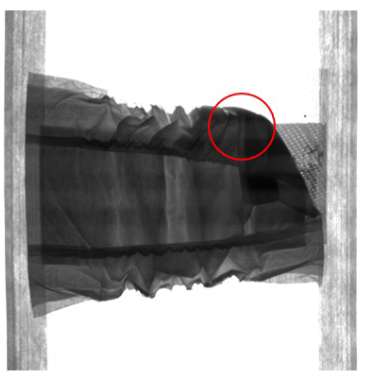

• ンサードパッドの折りたたみ

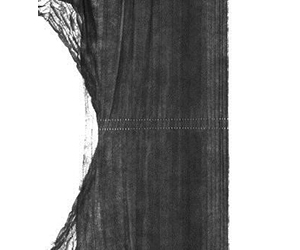

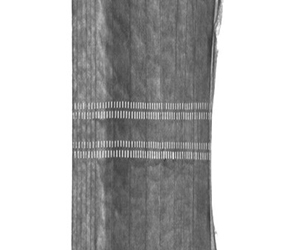

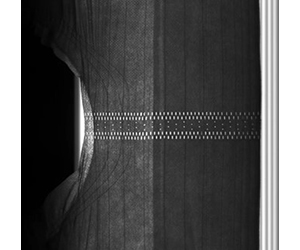

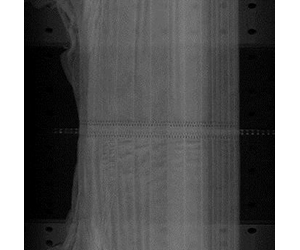

超音波溶着（ホットメルト）の検査

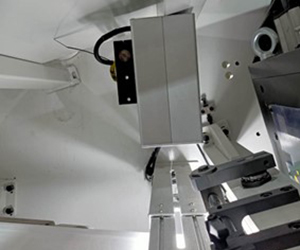

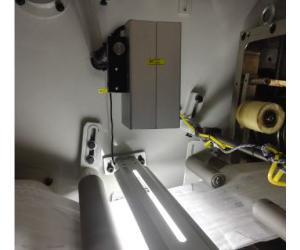

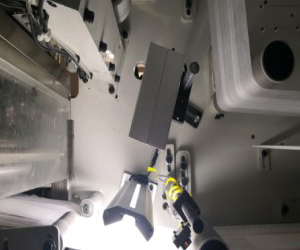

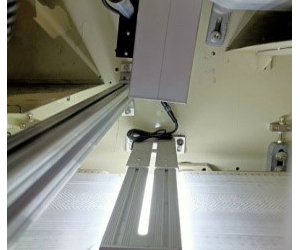

ラインスキャンシステムの現場設置

1. ラインスキャンカメラ用の特別設計ランプ
2. 取り付けが簡単
3. スペースを取らない
4. カメラは専用のカバーで保護され、破損や汚染の心配がない
